可曲挠偏心异径橡胶接头是在KXT橡胶接头的基础上改良的,可解决金属管道连接时不同口径、管道不同心的问题。偏心异径橡胶接头可解决金属管道连接时不同口径的问题,同时有减震降噪的作用,可节约管道安装零件,节约成本。它由内胶层、织物增强层、中胶层、外胶层、端部加固金属环或钢丝圈、并和金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、降低噪音效果好、安装方便等特点。
可曲挠偏心异径橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。通用类:适用于输送温度为-20~115℃的水、浓度10%一下的酸溶液或碱溶液。还有一些特殊管道需要的特种橡胶材质类型:如耐油、耐高温、耐臭氧、耐磨或耐化学腐蚀。
产品别名:可曲挠偏心异径橡胶接头、大小头偏心异径橡胶接头、减震器、避震喉、偏心异径法兰软连接、橡胶挠 性接头、偏心异径橡胶管接头等.
产品规格:【DN32mm-DN500mm】
产品压力:0.6-1.0MPa
减震等级:A级,减震性特佳
产品认证:ISO9001-2008
适用范围:【酸、碱、腐蚀类、油、热水、冷水、压缩空气、压缩天然气等】
产品材质:环保型优质合成橡胶;产品环保无污染,不含铅等有毒物.
产品颜色:黑色,实物颜色见商品展示图片.
工作温度:-40度至80度(还可加工耐高温橡胶接头)
产品优点:
1.管道或泵阀安装偏心大小头是用来防气蚀的,且泵进口的大小头一般应该顶平安装,这是防止管道内气体在泵口积聚,形成大气泡进入泵腔损坏泵。只有一种情况下才可以底平安装。那就是大小头后面直接接向上弯曲的弯头。这种情况下气相不可能积聚。
2.泵-管道安装异径接头:泵出口与外管道系统存在差异,用于异径大小头,可实现尺寸不同的两根管子的直线连接。
偏心异径橡胶接头横向位移是:橡胶接头在与流体方向即中轴线方向相垂直的方向的位移。
偏心异径橡胶接头角位移是:橡胶接头两个端面的垂直中心线与原中轴线的夹角之和。
产品特点:
先将接头法兰与对应管道预留法兰孔位置相照应,然后将固定螺丝穿过法兰孔,并用板手将螺帽锁紧。
1.该产品可大大降低管道系统的震动和噪声,可从根本上解决各类管路的接口位移,轴向伸缩及不同心等问题。
2.根据材料不同可制成耐酸、耐碱、耐腐蚀、耐油、耐高温等各类品种,适应多种介质和环境。
3.材料属极性橡胶,密封性好,重量轻,安装维修方便、使用寿命长,但避免与锋利金属器械接触,以免刺破球体。
4.如架空使用可配弹性支架,安装时螺栓要用对角法上紧。
5.如管路压力过高时,应用极限螺栓将两端法兰连在一起。
6.法兰连接标准采用GB/T9115.1-2000标准,如用其它标准,可另行说明。本产品工作压力等级分0.6MPa,1.0MPa。
7、橡胶接头正常适用介质是温度0-60°C的普通水,特殊介质如:油、酸碱、高温及其他腐蚀性和质地坚硬的情况下,应选用相对应得特殊材料制成的橡胶接头,不可盲目串用或通用。

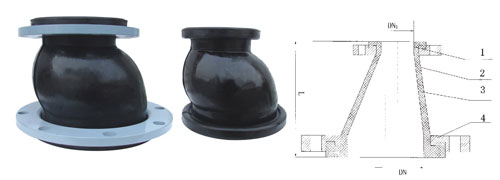

材料表 |
序号 | 部位 | 材料 | 1 | 外胶层 | 11R、CR、EPDM、NR、NBR | 2 | 内胶层 | 11R、CR、EPDM、NR、NBR | 3 | 骨架层 | 聚酯帘布 | 4 | 法兰 | Q235 304 316L | 5 | 增强圈 | 钢丝圈 |
|
技术参数:
公称通径DN | 安装长度L | D | D0 | n- ф | D1 | D01 | n1-ф1 |
50×40 | 180 | 165 | 125 | 4-ф18 | 150 | 110 | 4-ф18 |
65×40 | 180 | 185 | 145 | 4-ф18 | 150 | 110 | 4-ф18 |
65×50 | 180 | 185 | 145 | 4-ф18 | 165 | 125 | 4-ф18 |
80×50 | 180 | 200 | 160 | 8-ф18 | 165 | 125 | 4-ф18 |
80×65 | 180 | 200 | 160 | 8-ф18 | 185 | 145 | 4-ф18 |
100×50 | 180 | 220 | 180 | 8-ф18 | 165 | 125 | 4-ф18 |
100×65 | 180 | 220 | 180 | 8-ф18 | 185 | 145 | 4-ф18 |
100×80 | 180 | 220 | 180 | 8-ф18 | 200 | 160 | 8-ф18 |
125×65 | 180 | 250 | 210 | 8-ф18 | 185 | 145 | 4-ф18 |
125×80 | 180 | 250 | 210 | 8-ф18 | 200 | 160 | 8-ф18 |
125×100 | 180 | 250 | 210 | 8-ф18 | 220 | 180 | 8-ф18 |
150×80 | 200 | 285 | 240 | 8-ф22 | 200 | 160 | 8-ф18 |
150×100 |
| 285 | 240 | 8-ф22 | 220 | 180 | 8-ф18 |
150×125 | 200 | 285 | 240 | 8-ф22 | 250 | 210 | 8-ф18 |
200×100 | 220 | 340 | 295 | 8-ф22 | 220 | 180 | 8-ф18 |
200×150 | 220 | 340 | 295 | 8-ф22 | 285 | 240 | 8-ф22 |
250×100 |
| 395 | 350 | 12-ф22 | 220 | 180 | 8-ф18 |
250×125 | 220 | 395 | 350 | 12-ф22 | 250 | 210 | 8-ф18 |
250×150 | 220 | 395 | 350 | 12-ф22 | 285 | 240 | 8-ф22 |
250×200 | 220 | 395 | 350 | 12-ф22 | 340 | 295 | 8-ф22 |
300×125 |
| 445 | 400 | 12-ф22 | 250 | 210 | 8-ф18 |
300×150 | 220 | 445 | 400 | 12-ф22 | 285 | 240 | 8-ф22 |
300×200 | 220 | 445 | 400 | 12-ф22 | 340 | 295 | 8-ф22 |
